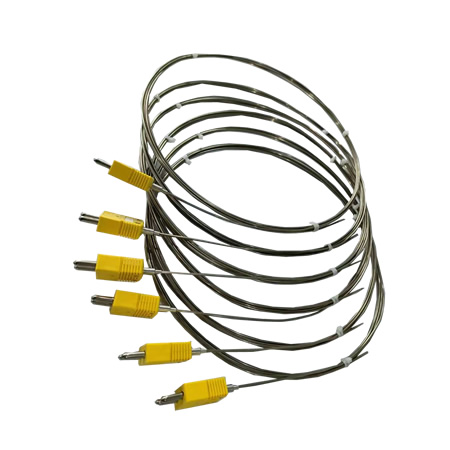

1、鎧裝熱電偶/阻是在裝配熱電偶/阻的基礎上，由保護管和絕緣材料及測溫元件三者通過機械拉 拔形成一個不可分割的一個整體，形成一種新型的熱電偶/阻，相對於裝配熱電偶/阻有直徑小、能彎曲、熱響應時間快，安裝使用方便等特點。適合批量生產，成本低，而且更耐震動、密封性好、使用壽命 長。近年來越來越多的廠家采用鎧裝熱電偶/阻作為裝配熱電阻的芯子來改造傳統的裝配熱電偶/阻。隨 著技術的發展和人們使用觀念的進步，裝配熱電偶/阻終將被鎧裝熱電偶/阻完全取代。
2、鎧裝熱電偶的常用使用溫度及分度號
保護管材料，絕緣材料，測溫元件三者的最低溫度就是這支鎧裝熱電偶的最高溫度
|
分度號 |
保護管材質 |
熱電偶直徑 |
推薦最高使用溫度（℃） |
真空使用溫度（℃） |
|
K/N |
0Cr18Ni9Ti |
0.5 1 |
400 |
600 |
|
1.5 2 3 |
600 |
700 |
||
|
4 5 6 8 |
800 |
900 |
||
|
0Cr25Ni20 310S |
0.5 1 |
500 |
600 |
|
|
1.5 2 3 |
800 |
900 |
||
|
4 5 6 8 |
900 |
1000 |
||
|
GH3030 GH3039 Inconel600 |
0.5 1 |
500 |
600 |
|
|
1.5 2 3 |
900 |
1200 |
||
|
4 5 6 8 |
1000 |
1250 |
||
|
E/J |
0Cr18Ni9Ti |
0.5 1 |
400 |
500 |
|
1.5 2 3 |
500 |
600 |
||
|
4 5 6 8 |
600 |
700 |
||
|
T |
0Cr18Ni9Ti |
0.5 1 |
200 |
200 |
|
1.5 2 3 |
250 |
250 |
||
|
4 5 6 8 |
300 |
300 |
||
|
S R B |
GH3030/GH3039 Inconel600 |
2 3 4 |
1000 |
1200 |
|
5 6 8 |
1100 |
1250 |
||
|
Pt100/Pt10 Pt1000 |
0Cr18Ni9Ti 316L |
2 3 4 |
-200~400 |
-200~400 |
|
5 6 8 |
-200~600 |
-200~600 |
注：使用溫度與被測介質和環境有關，鎧裝熱電偶在H2和氨分解氣氛中容易脆斷，S’R’B分度號熱電偶在真空狀態下容易出現脆斷和假斷，真空度越高越嚴重。
3、測量端形式

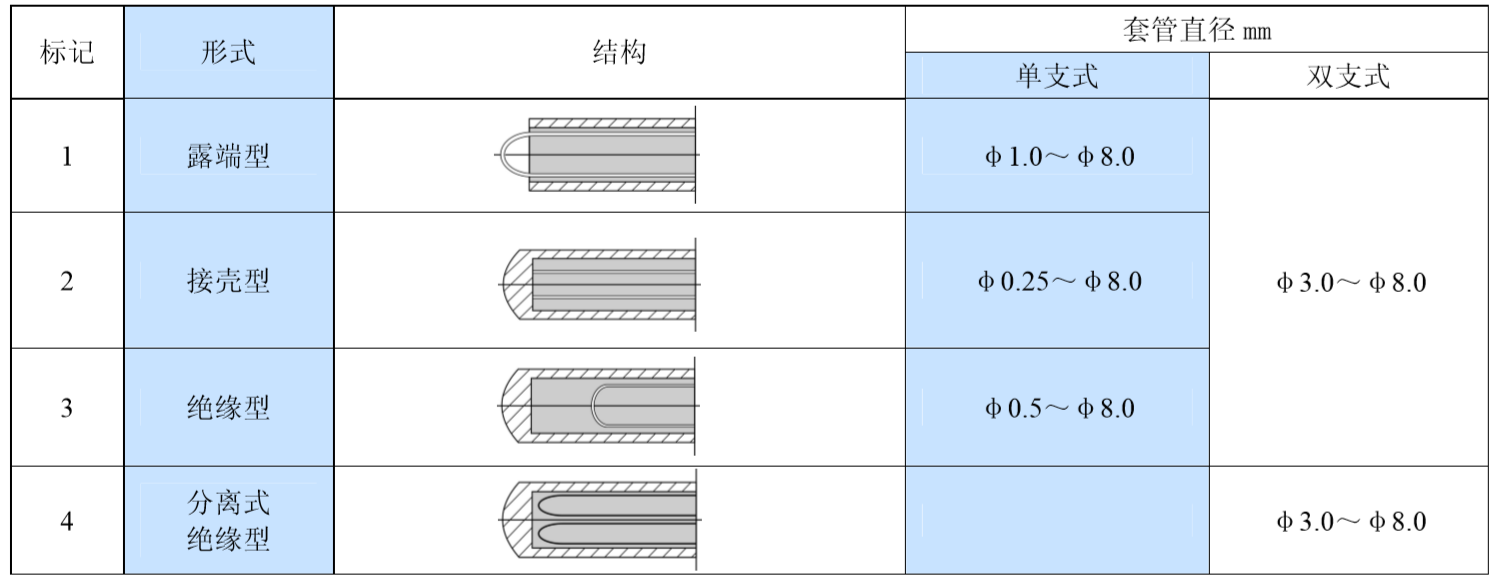

● 測量端結構形式
4、熱電偶/阻測試精度
鎧裝熱電偶的精度：指具體一支熱電偶的熱電特性與該類熱電偶的標準分度表的符合程度，又叫允差（允許偏差）。熱電偶的允差標準隻與分度號有關。熱電偶允差等級有I、II、III級。
|
精度 分度號 |
國際標準允差(單位：℃) |
AMS2750 1級 |
||
|
I |
II |
III |
||
|
K、N |
±1.5（-40~375℃）或 0.4%|t|（375~1000℃） |
±2.5（-40~375℃）或 0.75%|t|（375~1100℃） |
±2.5或1.5%|t| |
±1.1或0.4% |
|
E |
±1.5（-40~375℃）或 0.4%|t|（375~800℃） |
±2.5（-40~375℃）或 0.75%|t|（375~900℃） |
±2.5或1.5%|t| |
|
|
J |
±1.5（-40~375℃）或 0.4%|t|（375~750℃） |
±2.5（-40~375℃）或 0.75%|t|（375~750℃） |
±2.5或1.5%|t| |
|
|
T |
±0.5（-40~125℃）或 0.4%|t|（125~350℃） |
±1（-40~133℃）或 0.75%|t|（125~350℃） |
±1.0或1.5%|t| |
|
|
S、R |
±1.0或±[1+（t-1100）×0.3%] |
±1.5或0.25%|t| |
無 |
±0.6或0.1% |
|
B |
無 |
±0.25%|t| |
±4或0.5%|t| |
|
|
C、D |
無 |
±4或1.0%|t| |
無 |
|
鎧裝鉑電阻測溫精度
|
性 能 |
類 別 |
技術參數 |
|
|
允差等級 |
鉑電阻 |
AA級 |
±（0.10+0.17%|t|） |
|
A級 |
±（0.15+0.2%|t|） |
||
|
B級 |
±（0.30+0.5%|t|） |
||
|
銅電阻 |
C級 |
±（0.30+0.6%|t|） |
|
5、熱電偶/阻熱響應時間：鎧裝熱電偶/阻的保護管直徑越小，熱響應時間越快
|
名 稱 |
保護管直徑大小 |
熱響應時間 |
名 稱 |
保護管直徑大小 |
熱響應時間 |
|
熱電偶 |
0.25 |
0.2 |
熱電偶 |
3 |
2 |
|
熱電偶 |
0.5 |
0.4 |
熱電偶 |
4 |
2.5 |
|
熱電偶 |
1 |
0.6 |
熱電偶 |
5 |
4 |
|
熱電偶 |
1.5 |
0.8 |
熱電偶 |
6 |
6 |
|
熱電偶 |
2 |
1 |
熱電偶 |
8 |
8 |
|
熱電阻 |
≤5 |
8 |
熱電阻 |
＞ |
18 |
6、保護管材質：不鏽鋼，316L，0Cr25Ni20 GH3030, GH3039 inconel600
